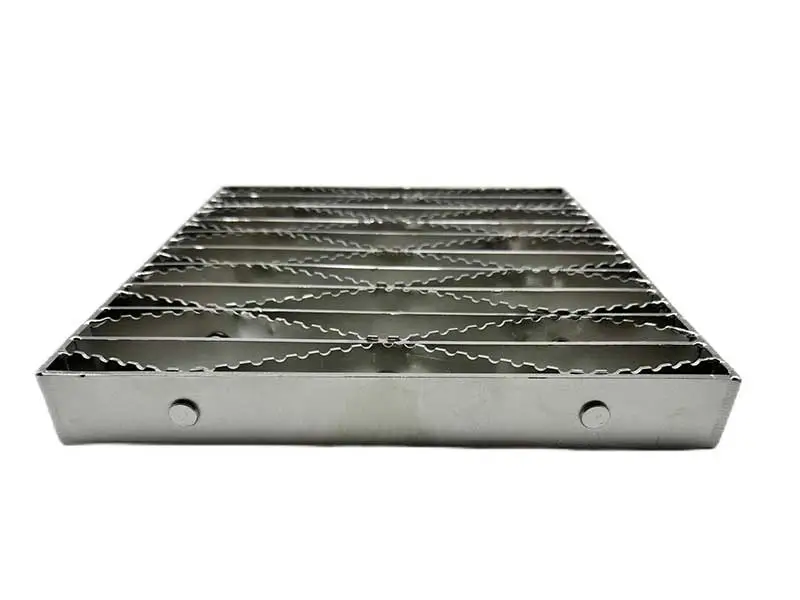

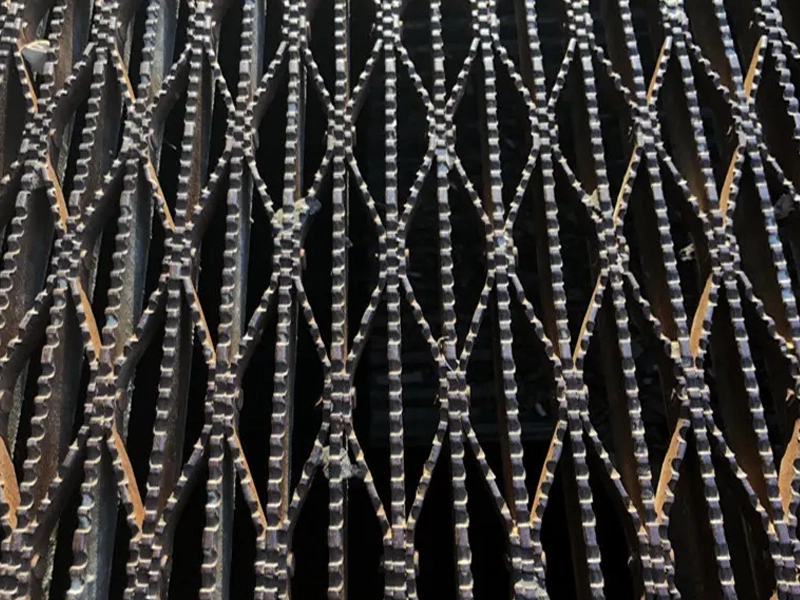

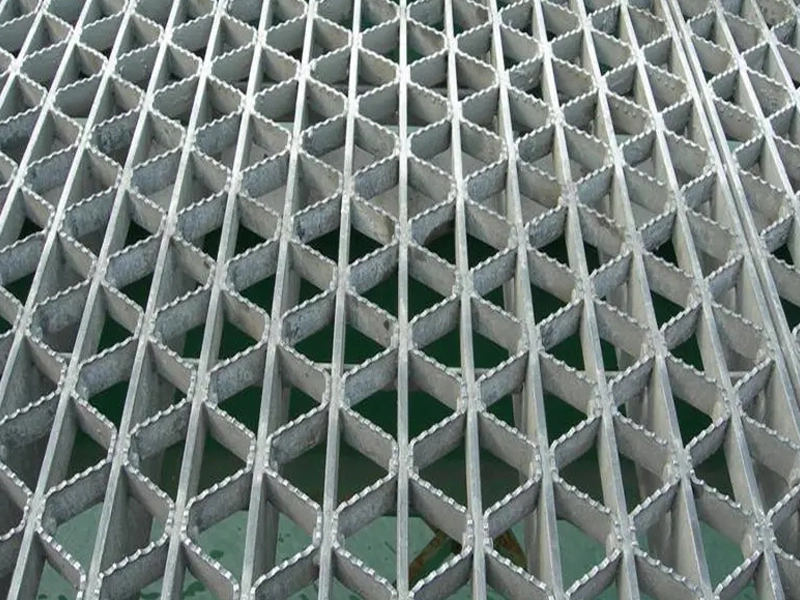

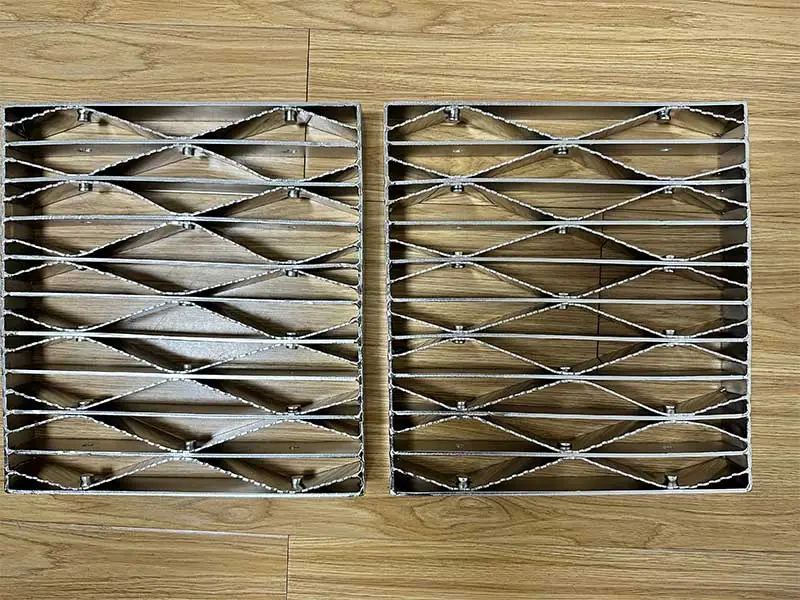

Jaring Keluli Rivet

Grating rivet ialah salah satu produk grating keluli yang tersedia dengan kapasiti beban yang tinggi, fleksibiliti, rintangan alkali dan asid serta permukaan anti-gelincir.

Ia menggunakan rivet berkekuatan tinggi untuk menggabungkan bar jaringan dan bar galas bersama-sama serta membentuk sambungan yang kukuh.

Ia boleh dibina daripada keluli karbon, keluli tahan karat atau aluminium.

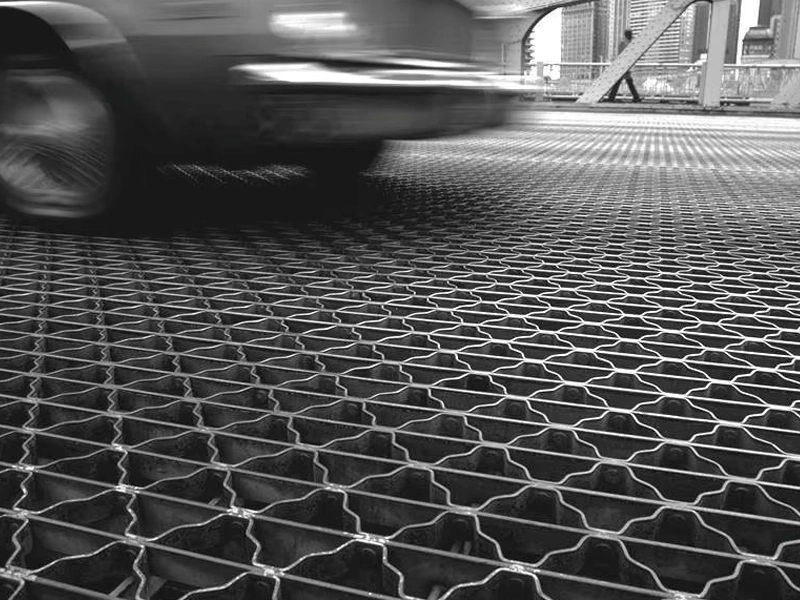

Selain itu, ia tersedia dalam permukaan licin dan bergerigi. Grating keluli rivet boleh digunakan secara meluas sebagai pijakan tangga, laluan pejalan kaki, lantai, penutup dan dek jambatan.

Request A Quote

Cara Membuat Grating Keluli Rivet?

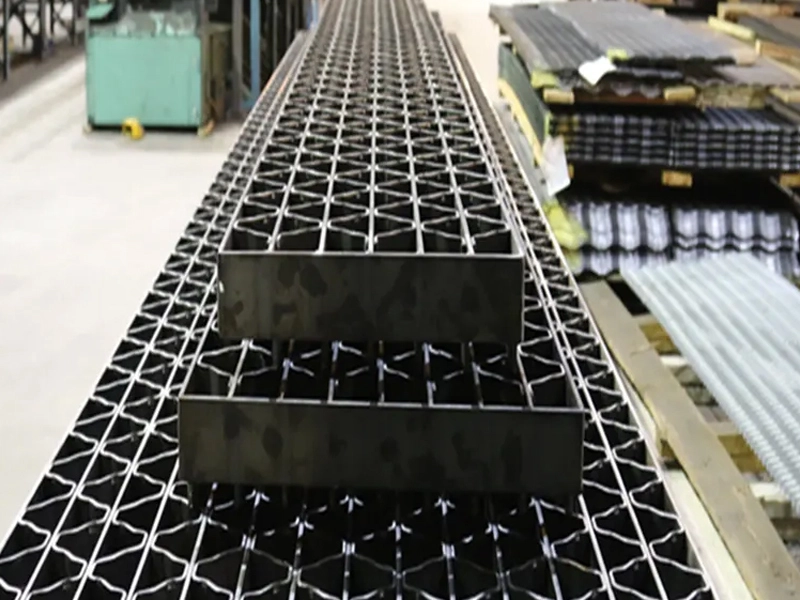

Pertama, susun keluli rata dan palang silang yang dipotong mengikut jarak yang diperlukan oleh reka bentuk, kemudian gunakan alat rivet atau peralatan rivet lain untuk memasukkan rivet melalui lubang penyambung keluli rata dan palang silang, dan ubah bentuk rivet dengan menekan atau memalu, supaya keluli rata dan palang silang disambung dengan kukuh.

Grating berkeling tersedia dalam keluli karbon, aluminium siri 6000, dan keluli tahan karat siri 300. Produk ini dihasilkan dengan bar pembawa yang dijarakkan 1-1/8” atau 3/4” antara satu sama lain, dengan jarak keling standard 7” pada pusat. Jarak keling rapat pilihan 3-1/2” pada pusat juga tersedia.

Gergaji standard terdiri daripada gigi bar grating yang dinaikkan sedikit di atas satah atas bar pembawa semasa pemasangan. Sebagai alternatif, pengguna boleh menentukan gergaji 100%, di mana kedua-dua bar pembawa dan anggota silang dilengkapi dengan gergaji.

Spesifikasi Grating Rivet

Bahan: keluli karbon, aluminium siri 6000, dan keluli tahan karat siri 300
Kategori: Jeriji berrivet boleh dibahagikan kepada jeriji berrivet beban ringan dan beban berat mengikut kapasiti galas beban.
Rawatan permukaan: galvanis, dicat atau kemasan kilang.

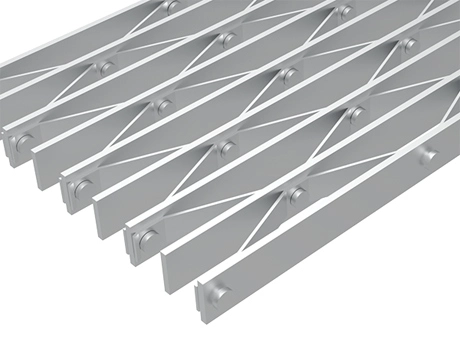

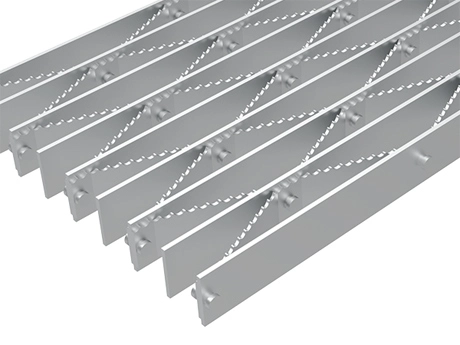

Jenis permukaan: permukaan licin atau permukaan bergerigi.
Standard: mematuhi piawaian ANSI/NAAMM MBG 531.

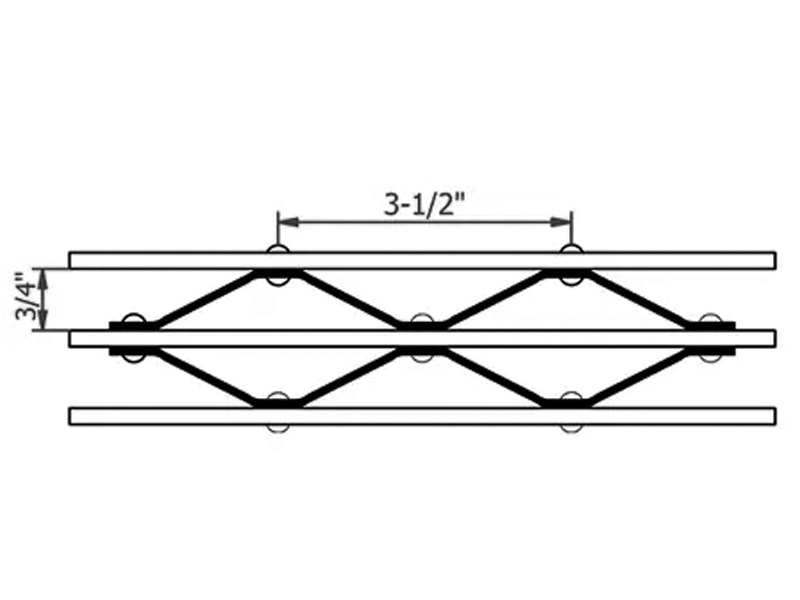

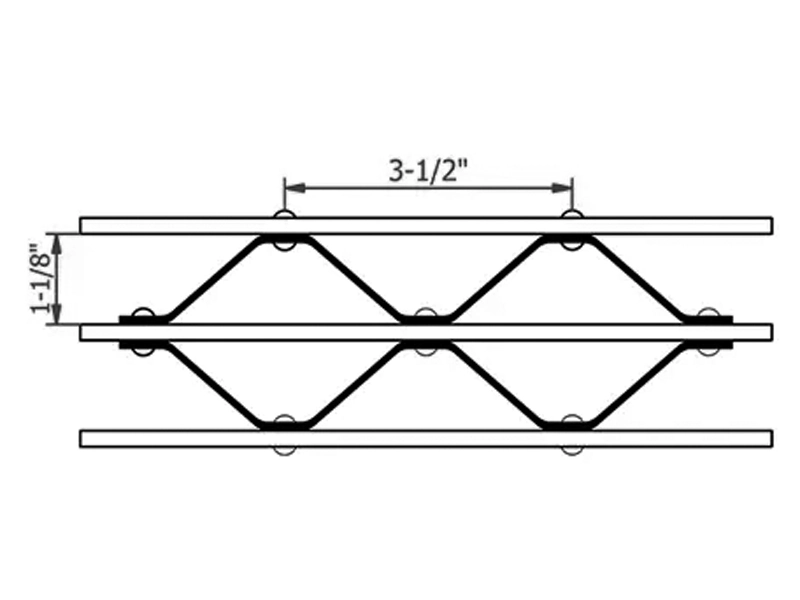

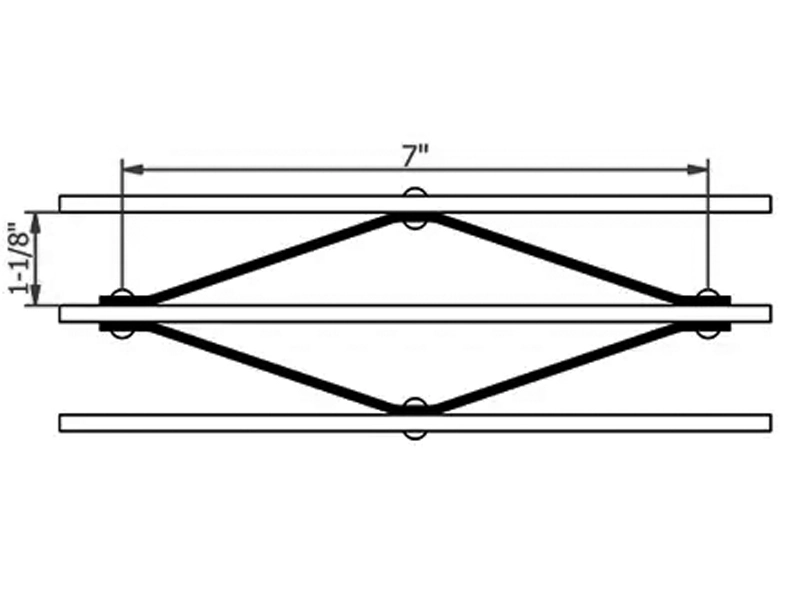

Jarak Yang Tersedia: Produk ini dihasilkan dengan bar galas yang dijarakkan sama ada 1-1/8" atau 3/4" dan jarak rivet standard ialah 7" pada pusat. Jarak rivet rapat pilihan 3-1/2" pada pusat juga tersedia.

Jadual 1: 18-R-7/3.5 (1-1/8") Jadual Beban Keluli
Saiz Bar Galas (inci)	Anggaran Berat psf *	Rentang Pejalan Kaki Maksimum**	Jenis Beban	Rentang Tanpa Sokongan
Saiz Bar Galas (inci)	Anggaran Berat psf *	Rentang Pejalan Kaki Maksimum**	Jenis Beban	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	7.8	4'-0"	U	613	392	272	200	153	121	98	Semua beban dan pesongan adalah teori dan berdasarkan keratan kasar bar galas, menggunakan tegasan gentian 18,000 psi.
			D	0.099	0.155	0.223	0.304	0.397	0.503	0.621	Nilai-nilai ini tidak bertujuan untuk menjadi mutlak kerana kapasiti beban
			C	613	490	409	350	306	272	245	sebenar akan dipengaruhi oleh variasi kecil dalam toleransi kilang dan pembuatan.
			D	0.079	0.124	0.179	0.243	0.318	0.402	0.497	Jeriji untuk rentang di sebelah kiri garis tebal mempunyai pesongan ≤ 1/4" untuk beban seragam 100 psf.
1 × 1/8	7.6	4'-5"	U	726	465	323	237	182	144	116
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466
			C	726	581	484	415	363	323	291
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372
1 × 3/16	9.4	4'-11"	U	1090	697	484	356	272	215	174	144	U - beban seragam dalam paun/kaki persegi
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - beban tertumpu dalam paun/kaki lebar jeriji
			C	1090	872	726	623	545	484	436	396	D - pesongan dalam inci
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 1/8	8.7	5'-3"	U	1135	726	504	371	284	224	182	150	126	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	1135	908	757	649	567	504	454	413	378	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/4 × 3/16	11	5'-10"	U	1702	1090	757	556	426	336	272	225	189	161	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	0.629	/	/
			C	1702	1362	1135	973	851	757	681	619	567	524	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	0.504	/	/
1-1/2 × 1/8	9.9	6'-0"	U	1634	1046	726	534	409	323	262	216	182	155	133	102
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	1634	1307	1090	934	817	726	654	594	545	503	467	409
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-1/2 × 3/16	12.5	6'-8"	U	2451	1569	1090	800	613	484	392	324	272	232	200	153
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	2451	1961	1634	1401	1226	1090	981	891	817	754	700	613
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	14.2	7'-6"	U	3337	2135	1483	1090	834	659	534	441	371	316	272	209
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	3337	2669	2224	1907	1668	1483	1335	1213	1112	1027	953	834
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	16.8	8'-3"	U	4358	2789	1937	1423	1090	861	697	576	484	413	356	272
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	4358	3486	2905	2490	2179	1937	1743	1585	1453	1341	1245	1090
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	18.3	9'-0"	U	5515	3530	2451	1801	1379	1090	883	729	613	522	450	345
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	5515	4412	3677	3152	2758	2451	2206	2006	1839	1697	1576	1379
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	19.9	9'-9"	U	6809	4358	3026	2223	1702	1345	1090	900	757	645	556	426
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	6809	5447	4540	3891	3405	3026	2724	2476	2270	2095	1946	1702
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* Berat per kaki persegi berdasarkan rivet yang dijarakkan pada 7" pada pusat. Tambah .40 psf untuk pusat rivet 3-1/2".
** Beban pejalan kaki maksimum ditakrifkan sebagai beban seragam 100# dengan pesongan ≤ 1/4 inci. Kriteria pesongan maksimum 1/4" dianggap konsisten dengan keselesaan pejalan kaki, tetapi boleh dilebihi untuk keadaan beban lain mengikut budi bicara pihak berkuasa yang menetapkan.

Jadual 2: 12-R-7/3.5 (3/4") Jadual Beban Keluli
Saiz Bar Galas (inci)	Anggaran Berat psf *	Rentang Pejalan Kaki Maksimum**	Jenis Beban	Rentang Tanpa Sokongan
Saiz Bar Galas (inci)	Anggaran Berat psf *	Rentang Pejalan Kaki Maksimum**	Jenis Beban	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	10.7	4'-4"	U	858	549	381	280	215	170	Semua beban dan pesongan adalah teori dan berdasarkan keratan kasar bar galas, menggunakan tegasan gentian 18,000 psi.
			D	0.099	0.155	0.223	0.304	0.397	0.503	Nilai-nilai ini tidak bertujuan untuk menjadi mutlak kerana kapasiti beban
			C	858	686	572	490	429	381	sebenar akan dipengaruhi oleh variasi kecil dalam toleransi kilang dan pembuatan.
			D	0.079	0.124	0.179	0.243	0.318	0.402	Jeriji untuk rentang di sebelah kiri garis tebal mempunyai pesongan ≤ 1/4" untuk beban seragam 100 psf.
1 × 3/16	12.8	5'-4"	U	1525	976	678	498	381	301	244	202	U - beban seragam dalam paun/kaki persegi
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - beban tertumpu dalam paun/kaki lebar jeriji
			C	1525	1220	1017	872	763	678	610	555	D - pesongan dalam inci
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 3/16	15	6'-4"	U	2383	1525	1059	778	596	471	381	315	265	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	2383	1907	1589	1362	1192	1059	953	867	794	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/2 × 3/16	17.1	7'-3"	U	3432	2196	1525	1121	858	678	549	454	381	325	280	215
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	3432	2745	2288	1961	1716	1525	1373	1248	1144	1056	981	858
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	19.4	8'-2"	U	4671	2989	2076	1525	1168	923	747	618	519	442	381	292
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	4671	3737	3114	2669	2336	2076	1868	1699	1557	1437	1335	1168
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	22.9	9'-0"	U	6101	3905	2712	1992	1525	1205	976	807	678	578	498	381
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	6101	4881	4067	3486	3050	2712	2440	2219	2034	1877	1743	1525
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	25	9'-10"	U	7721	4942	3432	2521	1930	1525	1235	1021	858	731	630	483
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	7721	6177	5148	4412	3861	3432	3089	2808	2574	2376	2206	1930
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	27.2	10'-8"	U	9533	6101	4237	3113	2383	1883	1525	1261	1059	903	778	596
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	9533	7626	6355	5447	4766	4237	3813	3466	3178	2933	2724	2383
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* Berat per kaki persegi berdasarkan rivet yang dijarakkan pada 7" pada pusat. Tambah .40 psf untuk produk keluli dengan pusat rivet 3-1/2".
** Beban pejalan kaki maksimum ditakrifkan sebagai beban seragam 100# dengan pesongan ≤ 1/4 inci. Kriteria pesongan maksimum 1/4" dianggap konsisten dengan keselesaan pejalan kaki, tetapi boleh dilebihi untuk keadaan beban lain mengikut budi bicara pihak berkuasa yang menetapkan.
