Ilustrasi terperinci DIN EN ISO 14122 Bahagian 4: Tangga, anak tangga, laluan pejalan kaki penutup grat keluli diliputi!

Dalam platform industri dan sistem peralatan mekanikal, tangga keluli, anak tangga memanjat, laluan penyelenggaraan, dan platform operasi adalah struktur teras untuk memastikan laluan selamat kakitangan.

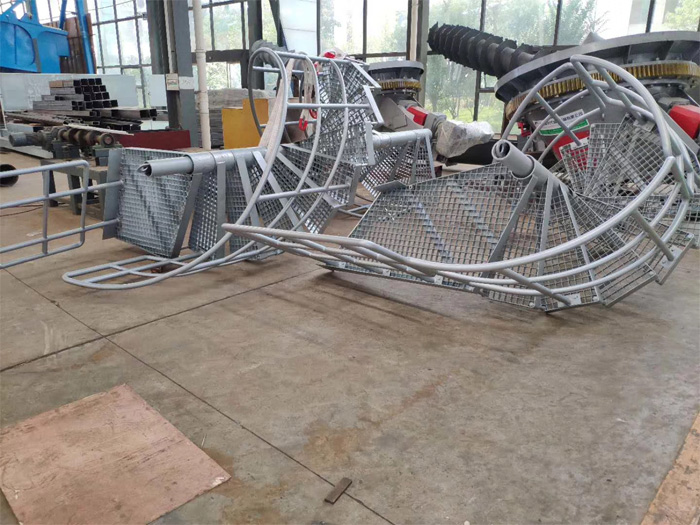

1. Keperluan pemilihan grating keluli tangga

Lebar minimum papan anak tangga: ≥600mm

Kapasiti galas beban: hendaklah mampu menanggung beban tumpu 1.5kN (ujian titik tunggal)

Disyorkan untuk menggunakan grating keluli bergigi + tepi hadapan anti-gelincir, model seperti G325/30/100, G405/30/100

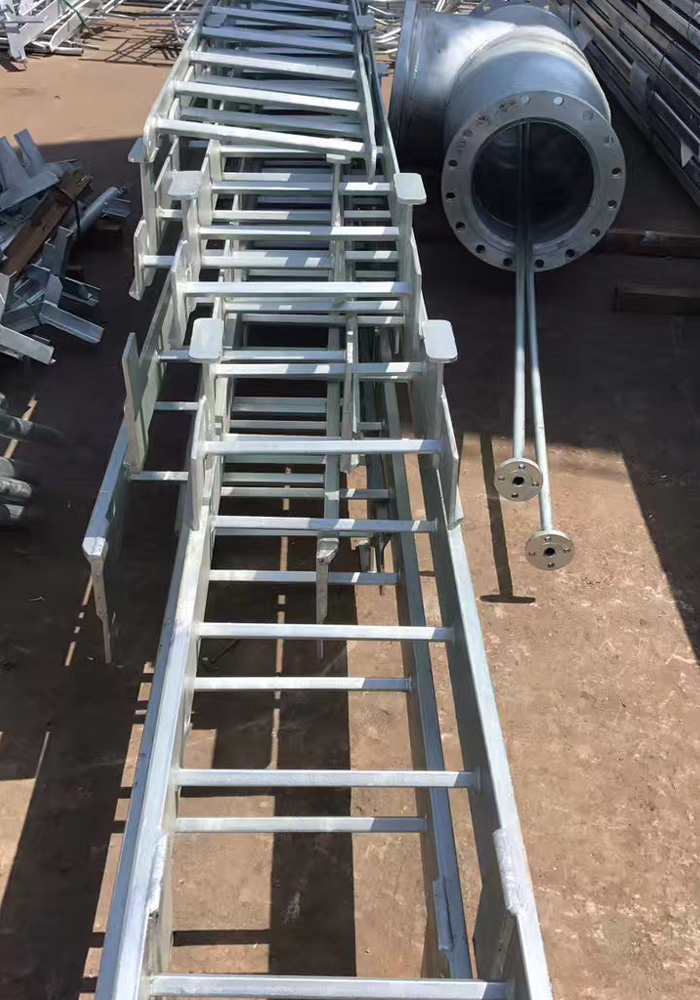

2. Keperluan anak tangga grating keluli tangga menegak

Jarak yang konsisten (250mm±10)

Mesti mempunyai kestabilan kaki dan prestasi anti-gelincir

Disyorkan untuk menggunakan anak tangga keluli tebuk anti-gelincir atau grating keluli bergigi

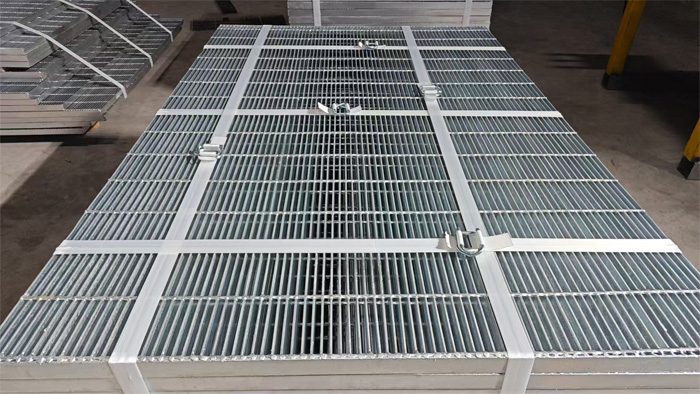

3. Piawaian grating keluli laluan/saluran

Lebar saluran minimum: ≥500mm (seorang), ≥800mm (dua orang)

Mesti menetapkan penghadang dua sisi + papan tiang skirt, dan grating keluli laluan mesti memenuhi beban teragih seragam 5kN/m²

Model biasa: G323/30/100, G405/30/100, G325/40/100

Selain keperluan untuk saiz, kekuatan, dan sifat anti-gelincir grating keluli, DIN EN ISO 14122 juga menekankan:

Kekuatan pemasangan pengikat yang sepadan mesti memenuhi beban tarik-keluar

Rawatan permukaan mestilah tahan kakisan (disyorkan galvanisasi celup panas)

Ralat pemasangan tidak boleh melebihi standard

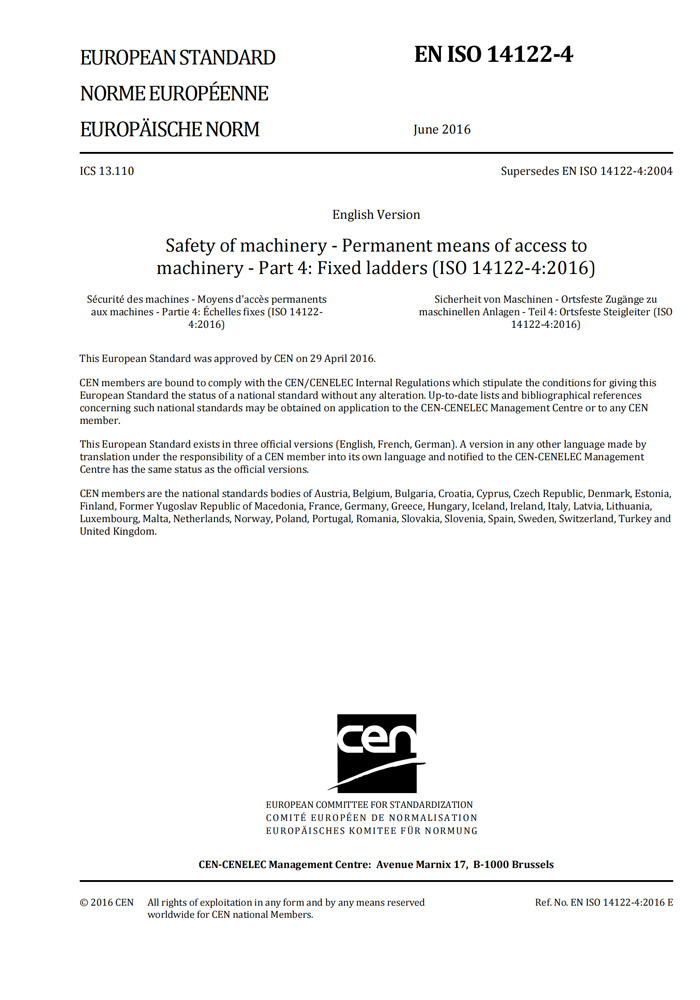

PDF: iso_14122-4_2016
